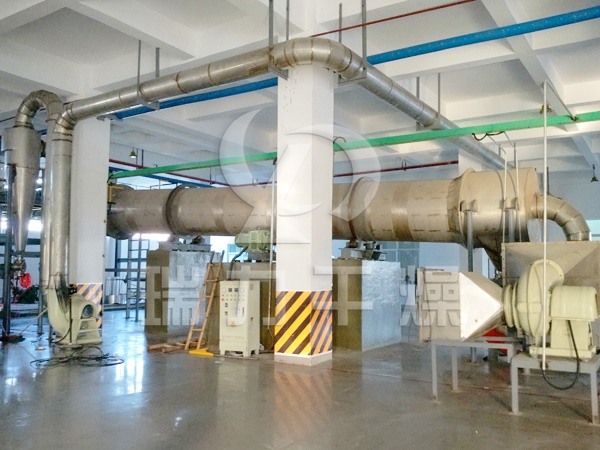

郴州某有色金屬冶煉有限公司購買的一水硫酸鋅回轉滾筒干燥機發貨中
客戶:郴州某有色金屬冶煉有限公司
選用物料:回轉滾筒干燥機
選用產品:氧化鋅
案例描述：物料從干燥機一端投入后，在內筒均布的抄板器翻動下，物料在干燥器內均勻分布與分散，且與并流( 逆流 )的熱空氣充分接觸 ，加快了干燥傳流、傳質推動力。在干燥過程中，物料在帶有傾斜的抄板和熱氣流作用下，可調控地運動至干燥機另一端星形卸料閥排出成品。
案例詳細
概述：
物料從干燥機一端投入后，在內筒均布的抄板器翻動下，物料在干燥器內均勻分布與分散，且與并流( 逆流 )的熱空氣充分接觸 ，加快了干燥傳流、傳質推動力。在干燥過程中，物料在帶有傾斜的抄板和熱氣流作用下，可調控地運動至干燥機另一端星形卸料閥排出成品。
應用：
1、化工、礦山、冶金等行業大顆粒，比重大物料干燥，如：礦石、高爐礦渣、煤、金屬粉末、磷肥、硫銨。
2、對有特殊要求的粉狀、顆粒狀物料的干燥，如：HP發泡劑、酒糟渣、輕質碳酸鈣、活性白土、磁粉、石墨、藥渣。
3、要求低溫干燥，且需大批量連續干燥的物料。
特點：
1、轉筒干燥器機械化程度高，生產能力較大。
2、流體通過筒體阻力小，功能消耗低。
3、對物料特性的適應性比較強。
4、操作穩定，操作費用較低，產品干燥的均勻性好。
設備流程工藝：
技術規格：
型號
直接加熱順流式
直接加熱順流式
直接加熱逆流式
直接加熱逆流式
復合加熱
復合加熱
物料種類
礦石
HP發泡劑
高爐礦渣
硫銨
磷肥
煤
處理量(kg/h)
1000
466
15000
20000
12000
5000
出含水量(%)
30
13
6
1.5
5
6.5
終含水量(%)
15
0.3
1
0.1
0.1
0.1
平均粒徑
6.5
0.05
4.7
0.5-1.7
0.5
5
物料堆積重度(kg/m3)
770
800
1890
1100
1500
750
熱風量(kg/h)
3900
5400
10750
9800
6500
16000
入口氣體溫度(oC)
600
165
500
180
650
570
物料出口溫度(oC)
42
100
70
80
75
加熱方式
煤氣
蒸氣式電加熱
重油
燃煤熱風爐
重油
重油
裝料系數
6.3
7
7.5
7.8
18
轉速
4
4
3.5
3
4
2
傾斜度
0.04
0.005
0.03
0.05
0.05
0.043
抄板數目
12
24
12
22
內筒外面8
內筒外面16
6 12
干燥器直徑
2.0
1.5
2
2.3
外筒2
內筒0.84
外筒2.4
內筒0.95
干燥器長度
20
12
17
15
10
16
驅動功率
22
7.5
15
11
11
15
